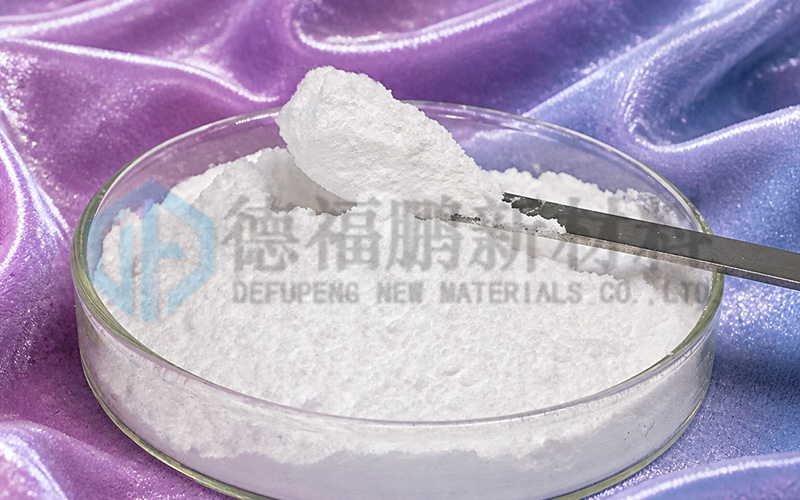

白石墨的"绝缘铠甲"：六方氮化硼粉体

当电流在芯片间奔涌、高温在发动机中咆哮，谁来守护那道看不见的安全屏障？答案或许就藏在一种被称为"白色石墨"的神奇粉体之中——六方氮化硼（h-BN）。

‌数据会说话。‌ 六方氮化硼在25℃时体积电阻率高达10¹⁴～10¹⁶ Ω·cm，即便在1000℃高温下仍维持10⁴～10⁶ Ω·cm的惊人绝缘性能。击穿电压达3 kV/mm，介电常数约4，介电损耗在10⁸ Hz时仅约2.5×10⁻⁴。这组数字意味着什么？意味着它是陶瓷中当之无愧的高温绝缘王者。

‌在电子封装领域，h-BN正成为散热与绝缘的双料冠军。‌ 随着电子器件小型化、集成化浪潮席卷而来，输出功率越来越大，散热需求与绝缘需求同步飙升。h-BN凭借卓越的电绝缘性与面内高导热率（理论值1700～2000 W/(m·K)），被大量用于微电路封装、芯片散热管理器件。将其应用于芯片表面，既能充当保护层，又能利用其二维结构优异的横向传热能力，降低局部峰值温度，延长器件寿命。截至2024年，h-BN在电子工业中的应用占比已超过35%。

‌在航空航天与核工程中，h-BN是极端环境下的绝缘卫士。‌ 火箭发动机喷口、飞机高温天线罩、核反应堆结构材料——这些场景无一不要求材料在超高温下兼具电绝缘与抗热震性能。h-BN在0.1 MPa氮气中于3000℃升华，1800℃时强度仍为室温两倍，堪称烈火中的绝缘铠甲。

‌在电力与高频领域，h-BN同样大有可为。‌ 高压高频电绝缘体、等离子弧绝缘件、微波管部件，h-BN均可胜任。与二硼化钛复合后制备的导电复合陶瓷，则可精准服务于真空蒸镀、显示屏镀层等精密工业。

从芯片到星辰，从实验室到生产线，六方氮化硼粉体以其无可替代的绝缘性能，正在编织一张横跨多领域的安全网络。这朵"白色石墨"花，终将在未来科技版图中绽放更耀眼的光芒。
